Система контроля и управления доступом "FLEX" |
|
|
|
|
|
Для ограничения доступа используется электромагнитный замок, турникет или шлагбаум. Этими устройствами управляет контроллер. Он подает сигнал на открытие, только если к считывателю поднесена Proxi-карта или приложен Touch Memory-ключ, предварительно занесенные в память контроллера. |
|
|
|
|
|
Для управления замками и обработки информации от считывателей применяются универсальные контроллеры серии FRP. Эти контроллеры являются третьим поколением устройств. Контроллеры работают как в сетевом (до 256 контроллеров с подключением к компьютеру), так и в автономном режиме (без компьютера). |
|
|
|
|
|
|
На монитор выводятся текущие события в системе - вход, выход сотрудников, попытки несанкционированного входа, предупреждения об истечении срока действия временных пропусков. Состояние точек прохода отражается в режиме реального времени на плане объекта. "Мышкой" можно открывать и закрывать двери. |
|
|
|
|
|
|
Установив считыватели на вход и выход в точках прохода можно фиксировать время, проведенное сотрудником или гостем на контролируемой территории. Программа самостоятельно подсчитывает суммарное время нахождения в зоне контроля. Параллельно это дает возможность оператору определить, находится ли тот или иной сотрудник в офисе в данный момент. В отчеты программы включаются сведения об опозданиях, прогулах. Дополнительные модули позволяют передавать эти данные в бухгалтерию для расчета заработной платы.
|
|
|
|
Для управления системой контроля доступа используется контроллер Flex .
Контроллер подает сигнал об открытии или запрете открытия устройства, обеспечивающего доступ на объект (турникет, дверь и т. п.). В памяти контроллера хранится вся информация о пользователях, о том какими правами доступа они обладают, о времени, в течение которого они могут пройти и находиться на территории данного объекта.
Вход или выход, блокировка и разблокировка дверей осуществляется касанием ключа или поднесением карты к считывающему устройству. С помощью мощного реле и транзисторов с контроллера подается необходимое напряжение на запирающее устройство (замок, турникет).
Если контроллер комплектуется аккумулятором, то система остается работоспособной в течение длительного времени, достаточного для устранения неполадок с электричеством. Память контроллера энергонезависима и сохраняет информацию о посетителях столько, сколько требуется.
Существуют два основных типа контроллеров Flex – FRP версия платы "3" и FRP версия платы "5".
Эти контроллеры можно связать в единую сеть (до 256 точек прохода) с общей базой данных и централизованным управлением.
Сравнительные характеристики контроллеров FRP |
|
|
|
|
|
|
 |
FRP (3) |
Габаритные размеры (мм)
|
115x75x35
|
Программирование
|
ПК
|
| Напряжение питания (В) |
перем. 15
|
Ток (мА) с зарядкой АКК
Ток (мА) без зарядки АКК (7 А/ч) |
500
75
|
| Функции |
сетевая СКД (ЭМЗ, возможен турникет)
|
| Ключи/события |
4000
|
| Выход на управляющие элементы |
Реле + ОК
|
| Считыватели |
2 (touch memory, proximity)
|
| Диапазон рабочих температур (град. Цельсия) |
-10 .. +40 |
|
|
|
|
|
|
|
|
 |
FRP(5)
|
Габаритные размеры (мм)
|
115x100x45
|
Программирование
|
ПК
|
| Напряжение питания (В) |
перем. 15
|
Ток (мА) с зарядкой АКК
Ток (мА) без зарядки АКК (7 А/ч) |
300
75
|
| Функции |
ОПС, СКД (ЭМЗ, турникет, шлюз, шлагбаум)
|
| Ключи/события |
32000
|
| Выход на управляющие элементы |
2 реле ( доп. модули расширения: +2 реле, +4 реле)
|
| Считыватели |
2, 32*
|
| Диапазон рабочих температур (град. Цельсия) |
-10 .. +40 |
|
. |
|
|
|
|
|
|

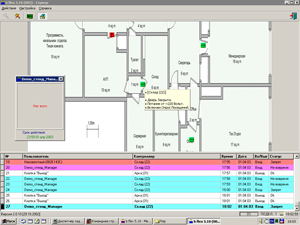

Программное обеспечение «B Flex 5.10» |
|
|
|
|
|
|
Программное обеспечение «B Flex» обладает всем набором необходимых функций. Оно интуитивно понятно и удобно в обращении. Данная программа устойчиво работает под Windows 95, 98, NT, 2000 . Основное рабочее окно программы разбито на три части: размещение оборудования, состояние устройств и информация о посещениях.
Оператор может легко вносить изменения в список пользователей: изменять права доступа, добавлять или удалять сотрудников из списка.
Программа позволяет отслеживать состояние контроллеров, отображая на экране их индикацию. По соответствующим значкам можно определить, открыты или заперты двери, исправны ли контроллеры, подаётся ли на них питание. Существенно упрощает работу с «B Flex» размещение значков контроллеров на графическом изображение объекта. В этом случае оператору не требуется запоминать места расположения контроллеров. Они четко видны на плане, который можно добавить самостоятельно.
Программа автоматически проверяет работоспособность всех установленных контроллеров и, при неисправности устройства, немедленно сообщает об этом.
Оператор при помощи «B Flex» имеет возможность дистанционно открыть то или иное исполнительное устройство, например, замок. В случае пожара, он может разблокировать все двери помещения.
Программа «B Flex» позволяет вести автоматическое оформление и учет пропусков. Вся информация о посещениях записывается в отдельный файл, с помощью которого можно получить отчёт о времени, отработанном каждым сотрудником.
Использование программного обеспечения «B Flex» позволяет не только управлять потоком посетителей и контролировать перемещения персонала по территории. С его помощью можно автоматически учитывать рабочее время сотрудников. А это будет способствовать оптимизации деятельности всего персонала. |
|
|
Считыватели ключей и карт для систем СКУД и ОПС Flex
|
|
| |
Считыватели предназначены для получения информации с ключа или карты посетителя и передачи ее в контроллер для дальнейшей обработки.
Считыватели разделяют на два типа. В зависимости от типа пропуска – ключ или карта – считыватели делятся соответственно на TM-считыватель и PROXY-считыватель.
TM-считыватель это металлическая площадка с двумя контактами - один для передачи данных, другой для «заземления». ТМ-считыватель изготавливается из окрашенной нержавеющей стали. Он устойчив к влиянию внешней среды и не нуждается в дополнительной защите от вандализма. ТМ-считыватель оборудован светодиодом и звуковым оповещателем, что делает его удобным в использовании.
Код ключа является индивидуальным и запрограммирован при его изготовлении. Считыватель, получив код, распознает его и передает контроллеру, который отвечает за дальнейшую обработку полученной информации. При совпадении кодов, контроллер подает команду исполнительному устройству.
PROXY-cчитыватель оформлен в виде пластиковой коробочки. Он формирует вокруг себя электромагнитное поле, за счёт непрерывного излучения электромагнитных колебаний. При внесении карточки в это поле, микрочип, расположенный внутри карты, преобразует полученную энергию и сообщает код, принимаемый считывателем. Код карточки является индивидуальным и запрограммирован при ее изготовлении.
RDW
|
WRM
|
Ключи и карты для систем СКУД и ОПС.
Электронный ключ представляет собой микросхему, размещенную в прочном герметичном корпусе, изготовленном из нержавеющей стали. Для идентификации ключ прикладывается к считывателю, который передает код ключа в управляющее устройство. Идентификационный код пользователя заносится в память микросхемы при изготовлении.
Срок службы ключей практически не ограничен. Бесконтактные радиочастотные (PROXIMITY) карты, наиболее перспективный на сегодняшний день тип ключей. Бесконтактные карточки срабатывают на расстоянии. Они удобны в использовании, и позволяют обеспечить высокую пропускную способность точки прохода.
Считыватель воспринимает информацию с карточки на расстоянии от 7 см до 2 м. Это расстояние зависит от типа карты и считывателя. Время считывания информации с карточки не более 0,1 сек. Каждая карта имеет свой индивидуальный код, записываемый при изготовлении. Новейшая технология производства делает подделку карт чрезвычайно сложной.
Срок службы карт практически неограничен.
Карточки доступа могут быть оформлены в виде пропусков. Возможно нанесение на карточку фотографии, названия организации и необходимой информации о владельце. Специальное оборудование и программное обеспечение позволяют легко оформлять карточки доступа непосредственно в бюро пропусков.
Одна и та же карточка или ключ может открывать одну дверь или служить "ключом" для нескольких дверей. Для временных сотрудников и посетителей оформляются временные или разовые "пропуска" – карточки или ключи с ограниченным сроком действия.
touch memory
|
proxi-card
|
proxi-брелок
|
|
|
|
|
