Назначение системы
Система предназначена организации автоматизированного реверсивного проезда автомобилей по узкой дороге, пандусу многоэтажного паркинга и в других местах, где разъезд встречного транспорта затруднен.
Состав системы
- Контроллер
- Светофоры
- Датчики
- Автоматизированные устройства преграждающие (автоматические ворота, шлагбаумы)

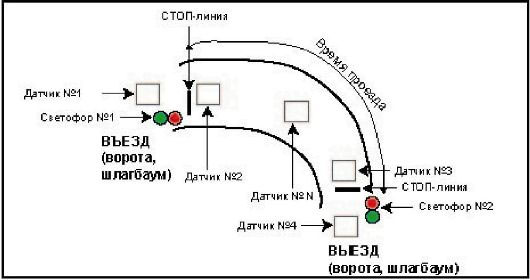

Схема установки элементов системы
Алгоритм работы системы
При отсутствии транспортных средств перед въездом и выездом на светофорах горит красная секция. Автоматические шлагбаумы заблокированы (контакты выходов «Блокировка ВЪЕЗД» и «Блокировка ВЫЕЗД» разомкнуты). При обнаружении датчиком №1 или №4 транспортного средства, на соответствующем светофоре включается зеленая секция, а соответствующий шлагбаум разблокируется (контакты выходов «Блокировка ВЪЕЗД» или «Блокировка ВЫЕЗД» замыкаются). После включения зеленой секции соответствующий шлагбаум можно открыть с брелка-передатчика (или другой системой управления)
Примечание 1 - При одновременном срабатывании датчиков №1 и №4 зеленая секция включается на светофоре №2 и разблокируется выездной шлагбаум (выезд имеет приоритет).
Примечание 2 - Датчики №1 и 4 рекомендуется устанавливать так, чтобы при их срабатывании водитель транспортного средства видел соответствующий светофор. Перед датчиком на дорожное покрытие рекомендуется нанести разметку (СТОП-линию). После того, как автомобиль выехал из зоны обнаружения датчика №1 или №4 на светофорах включается красная секция. После проезда автомобиля (фиксируется первым из датчиков 2 или 3) шлагбаум, через который проехал автомобиль, блокируется. При пересечении последнего датчика (3 или 2), противоположный шлагбаум разблокируется и может быть открыт водителем с брелка-передатчика. В течение времени проезда автомобиля по реверсивной дороге при обнаружении датчиками №1 или №4 других транспортных средств соответствующие светофоры НЕ ПЕРЕКЛЮЧАЮТСЯ на зеленый. После завершения автомобилем проезда (фиксируется датчиками №1 или 4) система возвращается в исходное состояние.
Примечание 3 - Время проезда может быть установлено любое по требованию Заказчика.
Примечание 4 - Датчики № NN предназначены для повышения безопасности проезда. При обнаружении транспортного средства этими датчиками на светофорах всегда будет гореть красная секция, независимо от состояния датчиков №1 и 4.
Примечание 5 - Если автомобиль после обнаружения его датчиками № 1 или 4 не въехал на реверсивную дорогу (например, нет прав доступа в гараж), то система переходит в исходное состояние по истечение времени проезда. При нажатии кнопки экстренного выезда на некоторое время должны разблокироваться оба шлагбаума.
Сигналы по входам и выходам
Входные сигналы - сухой контакт (замыкание контактов).
Выходные сигналы Q1-Q4 - выходы реле, способные коммутировать напряжение ~220В (мощность не более 100Вт).
Выходные сигналы Q5-Q6 - нормально-замкнутые контакты реле. В качестве входных устройств могут использоваться: фотоэлементы с нормально-открытыми контактами (например, DOC-I) или датчики обнаружения транспортных средств SMA.
Переделка шлагбаума с "правого" на "левый"
Переделка шлагбаумов с "ПРАВОГО" на "ЛЕВЫЙ
"Левый" шлагбаум "Правый" шлагбаум Дверца корпуса шлагбаума ВНИМАНИЕ! Шлагбаум рекомендуется устанавливать таким образом, чтобы доступ к дверце корпуса был возможен только со стороны территории объекта (если нет никаких других условий или требований заказчика). Перед заказом шлагбаума необходимо определить нужный тип ("Правый" или "Левый"). - "Левый" шлагбаум (SX) - это значит, что корпус установлен слева от проезда (если смотреть со стороны территории объекта). - "Правый" шлагбаум (DX) - это значит, что корпус установлен справа от проезда (если смотреть со стороны территории объекта). G 2500 - G 4000 "Левый" шлагбаум ® "Правый" шлагбаум А - Верхний упор рычага редуктора
В - Блок микровыключателей
С - Рычаг редуктора
D - Нижний фиксирующий болт
Е - Нижний упор рычага редуктора
F - Замочная скважина для ключа разблокировки
Р - Крепление фланца
Если обстоятельства требуют переделки шлагбаума с правого на левый, необходимо выполнить следующую последовательность операций:
1) Снять дверцу корпуса шлагбаума открыв ее ключом.
2) Разблокировать редуктор: вставить ключ в замочную скважину (F) и повернуть на 180°.
3) Вручную поднять стрелу шлагбаума в полностью открытое положение.
4) Снять нижний конец пружины с крюка. Открутить болт, крепящий ее к рычагу редуктора. Снять пружину.
5) Открутить два самореза и снять блок микровыключателей (В).
6) Открутить нижний фиксирующий болт (D) и нижний упор рычага редуктора (Е).
7) Повернуть рычаг редуктора на 90° по часовой стрелке.
8) Переставить верхний упор рычага редуктора (А) в противоположное отверстие (предварительно открутив фиксирующий болт).
9) Завернуть нижний упор рычага редуктора (Е) в левом отверстии и зафиксировать его болтом (D).
10) Заблокировать редуктор, повернув ключ в замочной скважине (F).
11) Отвернуть четыре болта на фланце (Р) и переставить его в открытую позицую (фланец в вертикальном положении). Закрепить фланец.
12) Переставить блок микровыключателей на противоположную сторону и поменять местами провода микровыключателей (белый - открывание, красный - закрывание).
13) Изменить полярность подключения двигателя к блоку управления. Поменять местами клеммы U и V (для шлагбаума G2500) или М и N (для шлагбаума G4000/1).
14) Укрепить верхний конец пружины болтом, а нижний одеть на крюк.
15) Выполнить монтаж шлагбаума в соответствие с инструкцией.
В - Корпус редуктора
С - Замочная скважина для ключа разблокировки
Е - Нижний упор рычага редуктора
F - Крепление фланца
G - Блок микровыключателей
Н- Блокуправления
I - Верхний упор рычага редуктора
L- Пружины
М - Передающий рычаг
N - Рычаг Q- Болт
R-Вал
S - Втулка
Если обстоятельства требуют переделки шлагбаума с правого на левый, необходимо выполнить следующую последовательность операций:
1) Снять дверцу корпуса шлагбаума открыв ее ключом.
2) Разблокировать редуктор: вставить ключ в замочную скважину (С) и повернуть на 180°.
3) Вручную поднять стрелу шлагбаума в полностью открытое положение.
4) Снять нижние концы пружин (L) с крюков. Открутить болты, крепящие их к рычагу редуктора. Снять пружины.
5) Снять передающий рычаг (М) с рычага (N), открутив крепящий его болт.
6) Открутить болты (Q), вынуть втулку (S) и снять рычаг (N) с вала (R).
7) Повернуть вал (R) на 180° по часовой стрелке.
8) Повернуть рычаг (N) на 90° по часовой стрелке. Установить втулку (S) и зафиксировать ее болтами (Q).
9) Изменить положение упоров (Е и I) на противоположное.
10) Заблокировать редуктор, повернув ключ в замочной скважине (С).
11) Закрепить передающий рычаг (М) на рычаге (N). Установить на место пружины (L).
12) Снять крышку микровыключателей (G) и переместить фиксатор микровыкпючателей в отверстие (А).
13) Поменять местами провода микровыкпючателей (белый - открывание, красный - закрывание).
14) Изменить полярность подключения двигателя к блоку управления. Поменять местами клеммы М и N.
15) Выполнить монтаж шлагбаума в соответствие с инструкцией.
1 - Микровыключатель открывания
2 - Микровыключатель закрывания
3 - Фиксатор микровыкпючателей
Техническое обслуживание шлагбаумов
Примерный перечень работ по техническому обслуживанию шлагбаумов серии GARD
1) Очистка стрелы и тумбы шлагбаума от снега или грязи
2) Удаление пыли, грязи и влаги из корпуса шлагбаума и блока управления
3) Удаление пыли, грязи, снега с фотоэлементов безопасности
4) Балансировка стрелы шлагбаума (регулировка натяжения пружин)
5) Проверка и подтяжка крепежных элементов (болты, гайки и т.п.)
6) Проверка состояния электропроводки
7) Проверка качества подключения и затяжки винтов на колодке подключения блока управления
8) Проверка плавности хода стрелы шлагбаума и, при необходимости, регулировка скорости движения, скорости замедления и торможение шлагбаума
9) Проверка и настройка (при необходимости) токовой системы защиты.
Периодичность выполнения работ по техническому обслуживанию зависит от условий эксплуатации и интенсивности использования шлагбаума и должна решаться авторизованной организацией, проводящей монтаж и обслуживание шлагбаумов в каждом конкретном случае индивидуально, но проводиться не менее 1 раза в год.
Информация представлена официальным представительством CAME в России
